On ajoute une prise sur une goulotte existante, on tire un fil depuis le tableau, et au moment de clipser l’appareillage, rien ne rentre. Le cadre dépasse, le mécanisme bute sur la cloison de séparation courant fort/courant faible, ou le couvercle ne se referme plus.
Ce scénario revient sur pratiquement tous les chantiers de rénovation où la goulotte a été choisie avant l’appareillage, ou l’inverse. Comprendre les compatibilités entre prise pour goulotte électrique, sections de câbles et contraintes normatives évite de recommencer deux fois.
A lire aussi : Que valent les avis alarme Homiris pour un appartement en ville ?
Compatibilité appareillage et goulotte : le vrai point de blocage
Le premier réflexe sur le terrain consiste à vérifier que le mécanisme de prise est prévu pour un montage sur goulotte et pas uniquement pour un encastrement mural. Les grandes marques proposent des gammes dédiées avec des supports de fixation spécifiques (platines, griffes ou clips) qui s’adaptent aux profils de goulottes de la même marque.
Le problème survient quand on mélange les fabricants. Une prise d’une marque montée sur une goulotte d’une autre marque peut techniquement fonctionner, mais le cadre d’adaptation n’est pas toujours compatible. Les entraxes de fixation, la largeur du support et la profondeur du mécanisme varient de quelques millimètres, suffisamment pour empêcher un clippage propre ou forcer le couvercle.
Lire également : Radiateur par accumulation électrique : la solution idéale pour un chauffage nocturne ?
En pratique, on reste sur un système homogène : goulotte, cadre, mécanisme et couvercle du même fabricant. C’est la seule garantie d’un montage sans reprise. Pour les goulottes de grande section destinées à recevoir plusieurs postes côte à côte, il faut aussi vérifier que le cadre multi-postes existe dans la référence choisie.

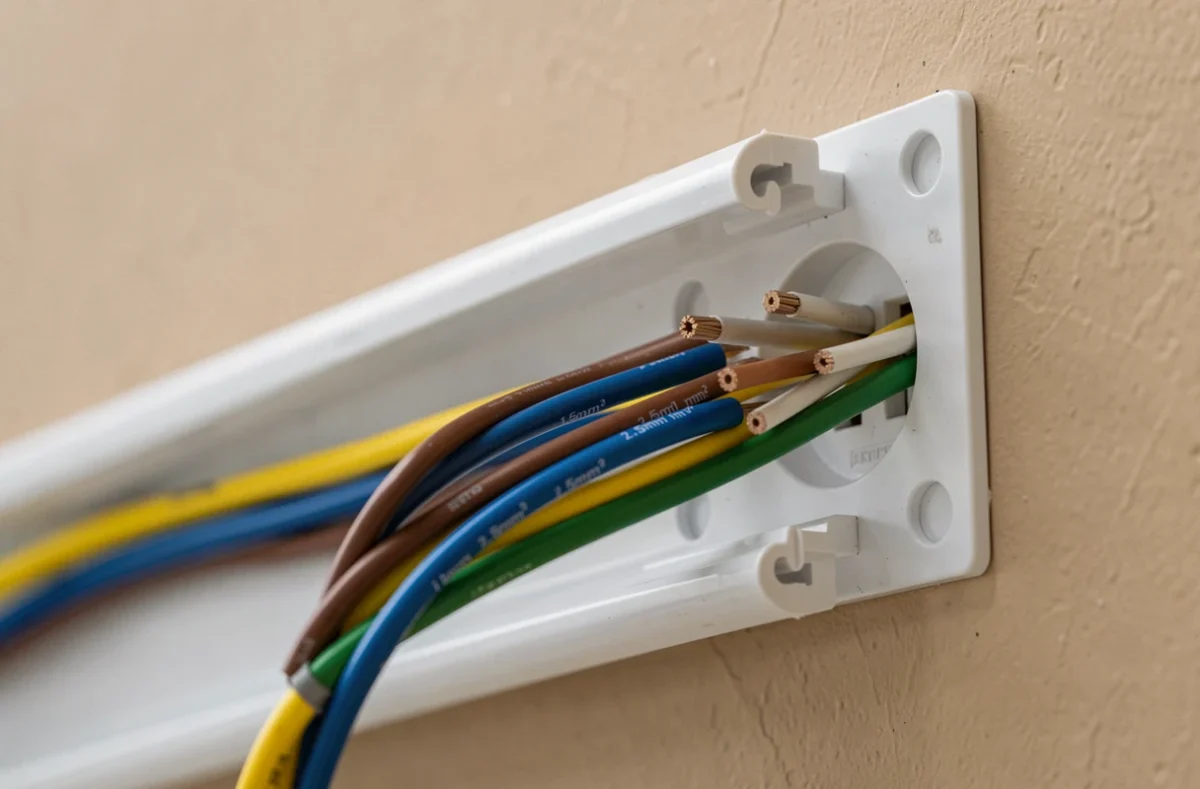

Section de câble et taux de remplissage d’une goulotte électrique
La section des conducteurs dépend du circuit alimenté, pas de la goulotte. Un circuit prises classique demande du 2,5 mm², protégé par un disjoncteur 20 A. Un circuit éclairage passe en 1,5 mm² sous disjoncteur 16 A. Ces règles ne changent pas parce qu’on chemine en goulotte plutôt qu’en encastré.
Ce qui change, c’est la place disponible. Et c’est là que le taux de remplissage entre en jeu. La limite recommandée se situe à 50 % de la section utile de la goulotte PVC, pour garantir la dissipation thermique et éviter les échauffements. Sur le terrain, les électriciens se fixent souvent un seuil de confort autour de 70 % du volume interne, au-delà duquel le tirage des conducteurs et les évolutions ultérieures deviennent difficiles.
Un exemple concret : pour alimenter une seule prise avec deux ou trois conducteurs en 2,5 mm², une goulotte de 40×25 mm suffit largement en respectant ces seuils. Dès qu’on ajoute un second circuit ou qu’on prévoit le passage de câbles de communication, il faut passer à une section supérieure ou utiliser une goulotte à compartiments.
Séparation courant fort et courant faible dans la goulotte
La norme NF C 15-100 impose une séparation physique entre les circuits courant fort (prises, éclairage) et courant faible (réseau, téléphone, TV). Dans une goulotte, cette séparation se fait par un séparateur clipsé dans le profil, créant deux compartiments distincts.
- Les conducteurs de puissance (1,5 mm², 2,5 mm² et au-delà) passent dans le compartiment courant fort, côté le plus large en général.
- Les câbles réseau, coaxiaux ou téléphoniques occupent le compartiment courant faible, séparé par la cloison.
- Si la goulotte ne dispose pas de séparateur intégré, on utilise une cloison rapportée vendue en accessoire par le fabricant.
Mélanger courant fort et courant faible sans cloison est une non-conformité fréquente en rénovation, souvent découverte lors d’un diagnostic électrique avant vente.
Norme NF C 15-100 et prises en goulotte : ce qui s’applique concrètement
La NF C 15-100 ne distingue pas fondamentalement une prise en goulotte d’une prise encastrée. Les mêmes règles de protection, de hauteur et de nombre s’appliquent. La goulotte ne change que le mode de cheminement, pas les obligations du circuit.
Quelques points normatifs à garder en tête pour une installation en goulotte :
- Chaque circuit prises est limité à 8 points de connexion maximum, protégé par un disjoncteur 20 A avec du fil en 2,5 mm².
- La hauteur d’axe des prises doit respecter un minimum de 5 cm au-dessus du sol fini (12 cm pour les prises de courant supérieures à 20 A).
- La goulotte doit être posée droite, sans courbe, et l’ensemble de l’installation doit conserver un niveau de protection homogène (pas de câbles apparents sortant de la goulotte sans protection).
- Les circuits spécialisés (four, plaque de cuisson, lave-linge) conservent leur obligation de ligne dédiée avec la section et la protection adaptées, même si le cheminement passe par une goulotte.
La refonte 2024 de la norme, publiée en série de documents NF C 15-100-X, maintient ces exigences et insiste sur la conformité des dispositifs de protection dans le tableau électrique, y compris pour les circuits desservant des prises en goulotte.

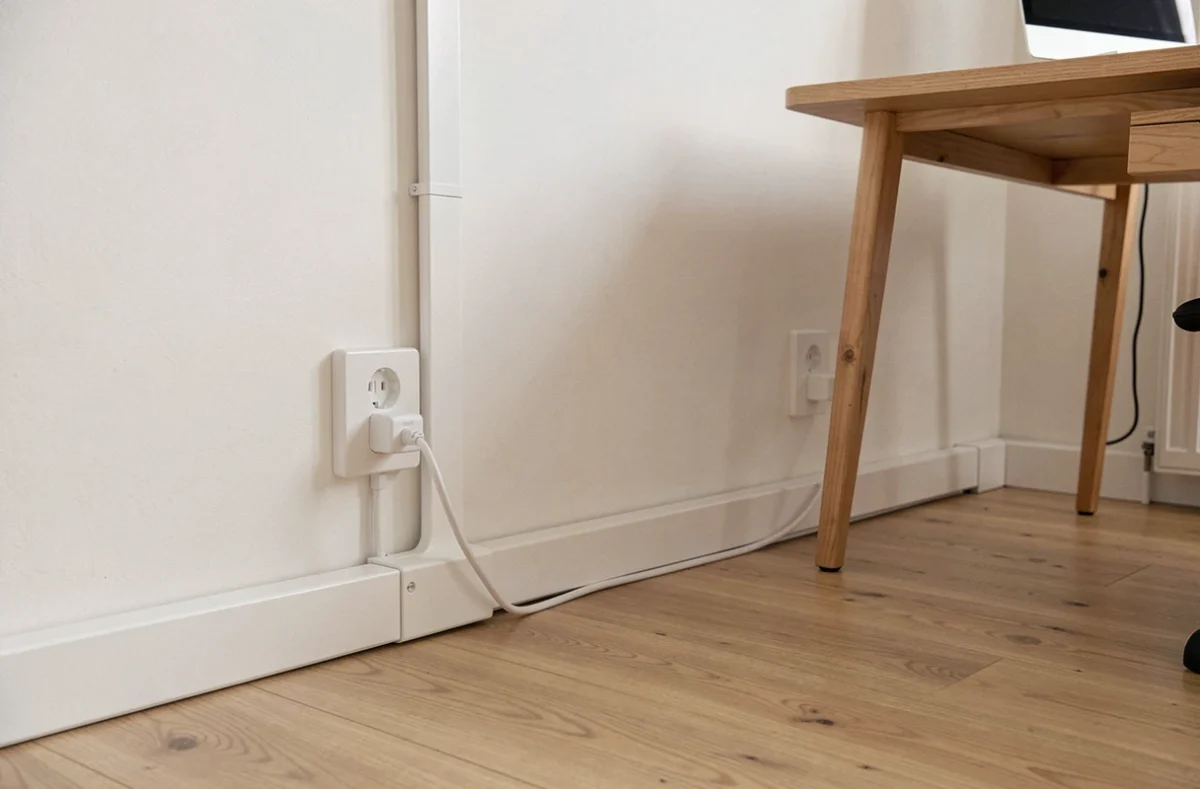

Goulotte avec prise intégrée ou ajout sur goulotte existante
Deux approches coexistent sur le marché. La première : acheter une goulotte livrée avec des prises pré-montées, prêtes à câbler. Cette solution simplifie la pose mais limite les options d’évolution, parce que les emplacements des prises sont figés à l’usine.
La seconde approche, plus courante en rénovation : poser la goulotte vide, puis découper les ouvertures aux emplacements voulus pour y fixer les cadres de prise. On gagne en flexibilité, mais il faut disposer des outils de découpe adaptés et des accessoires de finition (embouts, angles, joints de couvercle) pour un résultat propre.
Sur les chantiers où la goulotte court sur plusieurs mètres le long d’une plinthe ou d’un plan de travail, la seconde solution permet de placer les prises exactement là où elles seront utilisées. Les retours varient sur ce point, mais la majorité des professionnels privilégient la goulotte nue avec appareillage rapporté pour garder la main sur le positionnement.
Avant de percer ou de clipser quoi que ce soit, vérifier le nombre de conducteurs déjà présents dans la goulotte reste la première étape. Ajouter un circuit sur une goulotte déjà bien remplie dépasse vite le taux de remplissage admissible, avec un risque d’échauffement réel. Dans ce cas, doubler la goulotte ou passer à un modèle de section supérieure est la seule option conforme.
